数字万用表使用方法及图解(一)

摘要:数字万用表是一种多用途的电子测量仪器,在电子线路等实际操作中有着重要的用途。它不仅可以测量电阻还可以测量电流、电压、电容、二极管、三极管等电子元件和电路。本文作者亲自按照步骤动手操作实践并拍下照片与之一一对应,并且,把大家容易出错或不懂得地方尽量详细的解释了。相信大家看了这篇文章后能很好的使用万用表。 关键词:数字万用表;测量;电子元件;


1 引言

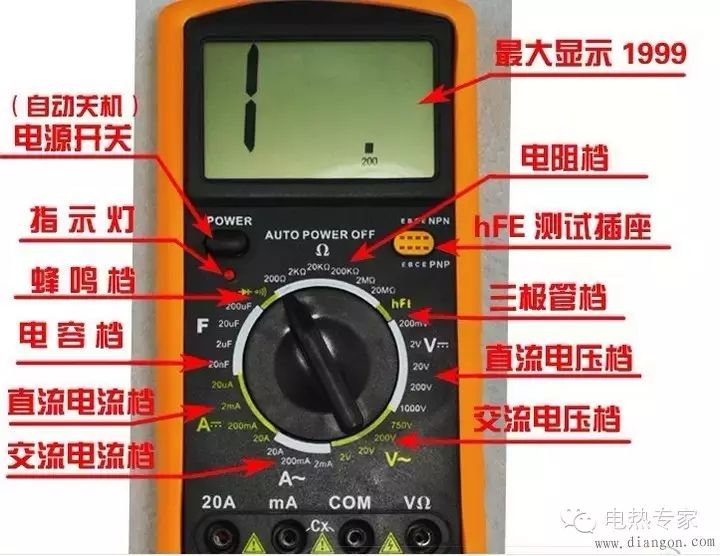

数字万用表:一种多用途电子测量仪器,一般包含安培计、电压表、欧姆计等功能,有时也称为万用计、多用计、多用电表,或三用电表。我们用数字万用表测量时需要明白其测量的原理,方法,从而理解性的记忆。本文介绍了万用表用的最多的几种测量包括:电阻的测量;直流、交流电压的测量;直流、交流电流的测量;二极管的测量;三极管的测量。

2 元件测量

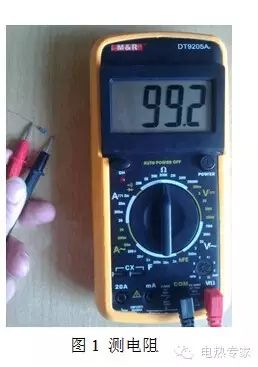

2.1 电阻的测量

1)测量步骤

l 首先红表笔插入VΩ孔 黑表笔插入COM

l 量程旋钮打到“Ω”量程档适当位置 l 分别用红黑表笔接到电阻两端金属部分 l 读出显示屏上显示的数据

     (2)注意

l 量程的选择和转换。量程选小了显示屏上会

显示 1. 此时应换用较之大的量程;反之,量程选大了的话,显示屏上会显示一个接近于 0 的数,此时应换用较之小的量程。

l 如何读数?显示屏上显示的数字再加上边档

位选择的单位就是它的读数。要提醒的是在

200”档时单位是“Ω”,在“2k~200k       档时单位是“kΩ”,在“2M~2000M”档时单“M”。

l 如果被测电阻值超出所选择量程的**值,将显示过量程“1,应选择更高的量

程,对于大于1MΩ或更高的电阻,要几秒钟后读数才能稳定,这是正常的. l 当没有连接好时,例如开路情况,仪表显示为“1

l 当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.

被测线路中,如有电源和储能元件,会影响线路阻抗测试正确性。

l 万用表的200MΩ档位,短路时有10个字,测量一个电阻时,应从测量读数中

减去这10个字。如测一个电阻时,显示为101.0,应从101.0中减去10个字.被测元件的实际阻值为100.0100MΩ。

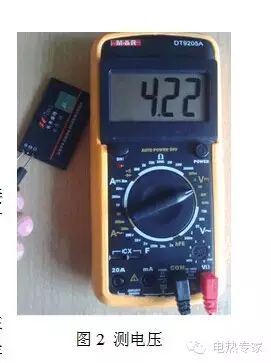

2.2 直流电压的测量

1)测量步骤

1 测电阻


红表笔插入VΩ孔 l 黑表笔插入COM

l 量程旋钮打到V-V~适当位置

l 读出显示屏上显示的数据

2)注意

l 把旋钮选到比估计值大的量程档(注意:

直流档是V-,交流档是V~)接着把表笔接电源或电池两端;保持接触稳定。数值可以直接从显示屏上读取   l 若显示为“1.”,则表明量程太小,那么

就要加大量程后再测量。 l 若在数值左边出现“-”,则表明表笔极性

与实际电源极性相反,此时红表笔接的是负极。

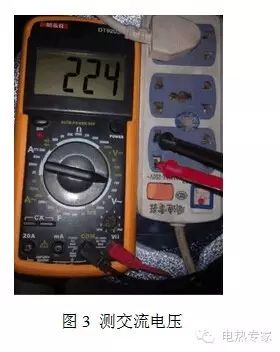

2.2 交流电压的测量

1)测量步骤

l 红表笔插入VΩ孔 l 黑表笔插入COM

l 量程旋钮打到V-V~适当位置

l 读出显示屏上显示的数据

2)注意

l 表笔插孔与直流电压的测量一样,不过应

该将旋钮打到交流档“V~”处所需的量程即可。

l 交流电压无正负之分,测量方法跟前面相

同。

l 无论测交流还是直流电压,都要注意人身

安全,不要随便用手触摸表笔的金属部分。


2.2 直流电流的测量

1)测量步骤

l 断开电路

l 黑表笔插入com端口,红表笔插入mA

或者20A端口

l 功能旋转开关打至A~(交流)A-(

),并选择 合适 的量程

l 断开被测线路,将数字万用表串联入被

线路中,被测线路中电流从一端流入红表笔,经万用表黑表笔流出,再流入被测线路中 l 接通电路

l 读出LCD显示屏数字



2)注意

l 估计电路中电流的大小。若测量大于200mA的电流,则要将红表笔插入“10A

插孔并将旋钮打到直流 10A”档;若测量小于200mA的电流,则将红表笔插入 200mA”插孔,将旋钮打到直流200mA以内的合适量程。 l 万用表串进电路中,保持稳定,即可读数。若显示为“1.”,那么就要加大量

程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。部分。 l 其余与交流注意事项大致相同。
